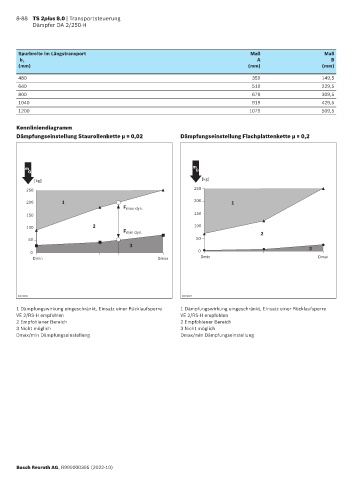

8-88 TS 2plus 8.0 | Transportsteuerung
Dämpfer DA 2/250-H
Spurbreite im Längstransport Maß Maß
b L A B
(mm) (mm) (mm)
480 359 149,5
640 519 229,5
800 679 309,5
1040 919 429,5
1200 1079 509,5
Kennliniendiagramm
Dämpfungseinstellung Staurollenkette µ = 0,02 Dämpfungseinstellung Flachplattenkette µ = 0,2
m m G
G
[kg] [kg]
250 250
200 1 200 1
F max dyn.
150 150
100 2 100
F min dyn. 2
50 50
3 3
0 0
Dmin Dmax Dmin Dmax
00013036 00013037
1 Dämpfungswirkung eingeschränkt, Einsatz einer Rücklaufsperre 1 Dämpfungswirkung eingeschränkt, Einsatz einer Rücklaufsperre
VE 2/RS-H empfohlen VE 2/RS-H empfohlen
2 Empfohlener Bereich 2 Empfohlener Bereich
3 Nicht möglich 3 Nicht möglich
Dmax/min Dämpfungseinstellung Dmax/min Dämpfungseinstellung
