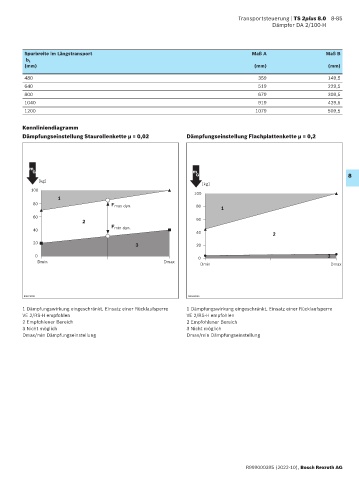

Transportsteuerung | TS 2plus 8.0 8-85
Dämpfer DA 2/100-H

Spurbreite im Längstransport Maß A Maß B
b L
(mm) (mm) (mm)
480 359 149,5
640 519 229,5
800 679 309,5
1040 919 429,5
1200 1079 509,5

Kennliniendiagramm
Dämpfungseinstellung Staurollenkette µ = 0,02 Dämpfungseinstellung Flachplattenkette µ = 0,2

m
G m
G 8
[kg]
[kg]
100
100
1
80 F max dyn. 80 1
60
2 60
F min dyn.
40 40 2

20 3 20
0 0 3
Dmin Dmax
Dmin Dmax

00013038 000139039
1 Dämpfungswirkung eingeschränkt, Einsatz einer Rücklaufsperre 1 Dämpfungswirkung eingeschränkt, Einsatz einer Rücklaufsperre
VE 2/RS-H empfohlen VE 2/RS-H empfohlen
2 Empfohlener Bereich 2 Empfohlener Bereich
3 Nicht möglich 3 Nicht möglich
Dmax/min Dämpfungseinstellung Dmax/min Dämpfungseinstellung
