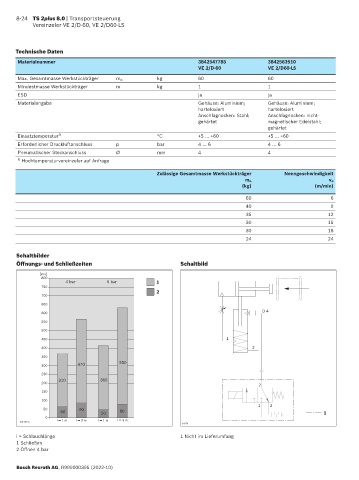

8-24 TS 2plus 8.0 | Transportsteuerung
Vereinzeler VE 2/D-60, VE 2/D60-LS

Technische Daten
Materialnummer 3842547785 3842563510
VE 2/D-60 VE 2/D60-LS

Max. Gesamtmasse Werkstückträger m G kg 60 60
Mindestmasse Werkstückträger m kg 1 1
ESD ja ja
Materialangabe Gehäuse: Aluminium; Gehäuse: Aluminium;
harteloxiert harteloxiert
Anschlagnocken: Stahl; Anschlagnocken: nicht-
gehärtet magnetischer Edelstahl;
gehärtet
Einsatztemperatur 1) °C +5 ... +60 +5 ... +60
Erforderlicher Druckluftanschluss p bar 4 … 6 4 … 6
Pneumatischer Steckanschluss Ø mm 4 4
1) Hochtemperaturvereinzeler auf Anfrage

Zulässige Gesamtmasse Werkstückträger Nenngeschwindigkeit
m G v N
(kg) (m/min)
60 6
40 9
35 12
30 15
30 18
24 24

Schaltbilder
Öffnungs- und Schließzeiten Schaltbild
[ms]
800
4 bar 6 bar 1
750
2
700
650
D 4
600
550
500
450 1
400 2
350
300 470 550
250
310 360
200
2
150
100
1 3
50 90
60 50 80 1
0
00130155 l = 1 m l = 3 m l = 1 m l = 3 m
34270
l = Schlauchlänge 1 Nicht im Lieferumfang
1 Schließen
2 Öffnen 4 bar
