8-28 TS 2plus 8.0 | Transportsteuerung
Vereinzeler VE 2/D-80

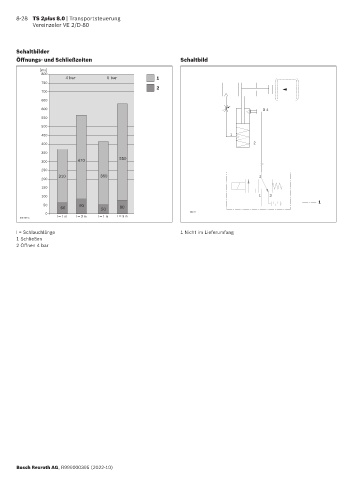

Schaltbilder
Öffnungs- und Schließzeiten Schaltbild
[ms]
800
4 bar 6 bar 1
750
2
700
650
600 D 4
550
500
450 1
400 2
350
300 470 550
250
310 360 2
200
150
100 1 3
1
50 90
60 50 80
0 34270
00130155 l = 1 m l = 3 m l = 1 m l = 3 m
l = Schlauchlänge 1 Nicht im Lieferumfang
1 Schließen
2 Öffnen 4 bar
Bosch Rexroth AG, R999000395 (2022-10)
