8-22 TS 2plus 8.0 | Transportsteuerung
Vereinzeler VE 2/X

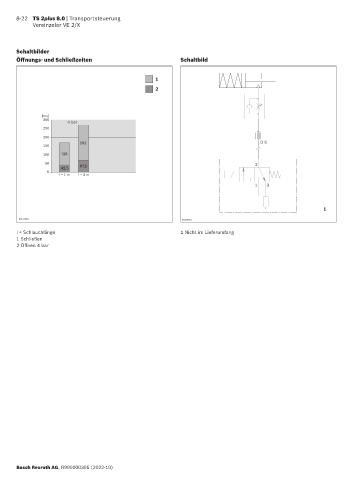

Schaltbilder
Öffnungs- und Schließzeiten Schaltbild

1
2

[ms]
300
4 bar
250
200
202 D 6
150
100 125
50 2
42,5 67,5
0
l = 1 m l = 3 m
1 3

1
00117861 00139052
l = Schlauchlänge 1 Nicht im Lieferumfang
1 Schließen
2 Öffnen 4 bar
