Stützen | TS 2plus 8.0 6-25

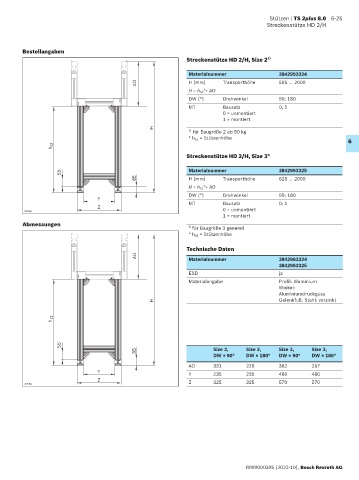

Streckenstütze HD 2/H

Bestellangaben
Streckenstütze HD 2/H, Size 2 1)

Materialnummer 3842993324
AO H (mm) Transporthöhe 595 … 2000
H = h SZ *+ AO
DW (°) Drehwinkel 90; 180
MT Bausatz 0; 1
0 = unmontiert
1 = montiert
H
1) für Baugröße 2 ab 50 kg
* h SZ = Stützenhöhe 6
h sz
Streckenstütze HD 2/H, Size 3 2)

55 Materialnummer 3842993325
85 H (mm) Transporthöhe 625 … 2000
H = h SZ *+ AO
DW (°) Drehwinkel 90; 180
Y
MT Bausatz 0; 1
Z
31564 0 = unmontiert
1 = montiert
Abmessungen 2) für Baugröße 3 generell
* h SZ = Stützenhöhe

Technische Daten
AO Materialnummer 3842993324
3842993325
ESD ja
Materialangabe Profil: Aluminium
Winkel:
Aluminiumdruckguss
H Gelenkfuß: Stahl; verzinkt

h sz

55
85 Size 2, Size 2, Size 3, Size 3,
DW = 90° DW = 180° DW = 90° DW = 180°
AO 331 226 362 257
Y Y 235 235 480 480
Z Z 325 325 570 570
31564

R999000395 (2022-10), Bosch Rexroth AG
