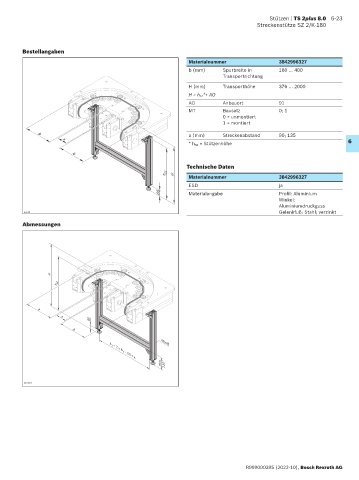

Stützen | TS 2plus 8.0 6-23
Streckenstütze SZ 2/K-180

Bestellangaben
Materialnummer 3842996327
b (mm) Spurbreite in 160 … 400
Transportrichtung
H (mm) Transporthöhe 376 … 2000
H = h SZ *+ AO
AO Anbauort 91
MT Bausatz 0; 1
0 = unmontiert
1 = montiert
a (mm) Streckenabstand 90; 135
b
a 6
* h SZ = Stützenhöhe
b
Technische Daten
h sz H Materialnummer 3842996327

ESD ja
85 Materialangabe Profil: Aluminium
Winkel:
Aluminiumdruckguss
Gelenkfuß: Stahl; verzinkt
23740
Abmessungen

H
h sz

b
85
a
b 45x45

a 1 = 2 x b T – 60 + a
min. 130

00116817
