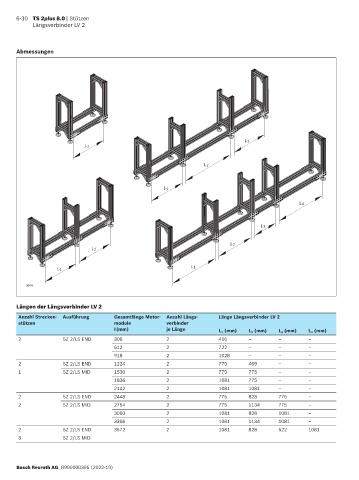

6-30 TS 2plus 8.0 | Stützen
            Längsverbinder LV 2




      Abmessungen
















                                                                                  L 3
                             L 1


                                                                     L 2



                                                       L 1

                                                                                                    L 4



                                                                                        L 3


                                                                             L 2
                               L 2


                    L 1                                         L 1


          38435

      Längen der Längsverbinder LV 2

       Anzahl Strecken-  Ausführung    Gesamtlänge Motor-  Anzahl Längs-  Länge Längsverbinder LV 2
       stützen                         module           verbinder
                                       l   (mm)         je Länge          L 1  (mm)  L 2  (mm)  L 3  (mm)  L 4  (mm)
       2              SZ 2/LS END      306              2                 416      ‒         ‒         ‒
                                       612              2                 722      ‒         ‒         ‒
                                       918              2                 1028     ‒         ‒         ‒
       2              SZ 2/LS END      1224             2                 775      469       ‒         ‒
       1              SZ 2/LS MID      1530             2                 775      775       ‒         ‒
                                       1836             2                 1081     775       ‒         ‒
                                       2142             2                 1081     1081      ‒         ‒
       2              SZ 2/LS END      2448             2                 775      828       775       ‒
       2              SZ 2/LS MID      2754             2                 775      1134      775       ‒
                                       3060             2                 1081     828       1081      ‒
                                       3366             2                 1081     1134      1081      ‒
       2              SZ 2/LS END      3672             2                 1081     828       522       1081
       3              SZ 2/LS MID




      Bosch Rexroth AG, R999000395 (2022-10)
