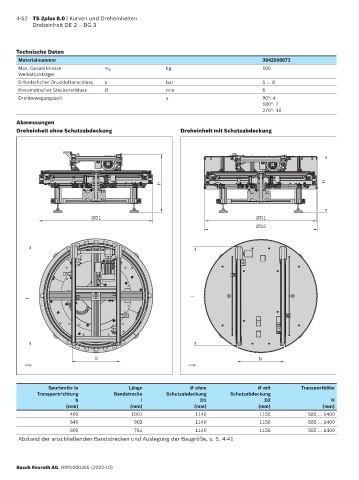

4-52 TS 2plus 8.0 | Kurven und Dreheinheiten
Dreheinheit DE 2 ‒ BG 3

Technische Daten
Materialnummer 3842998873
Max. Gesamtmasse m G kg 160
Werkstückträger
Erforderlicher Druckluftanschluss p bar 5 ... 6
Pneumatischer Steckanschluss Ø mm 6
Drehbewegungszeit s 90°: 4
180°: 7
270°: 10
Abmessungen
Dreheinheit ohne Schutzabdeckung Dreheinheit mit Schutzabdeckung

H
H

ØD1 ØD1
ØD2

l
l

b b
40785 40786

Spurbreite in Länge ⌀ ohne ⌀ mit Transporthöhe
Transportrichtung Bandstrecke Schutzabdeckung Schutzabdeckung
b l D1 D2 H
(mm) (mm) (mm) (mm) (mm)
400 1001 1140 1156 585 ... 1400
640 903 1140 1156 585 ... 1400
800 761 1140 1156 585 ... 1400
Abstand der anschließenden Bandstrecken und Auslegung der Baugröße, s. S. 4-41
