Page 248 - TS2plus_8

3-156 TS 2plus 8.0 | Längstransport

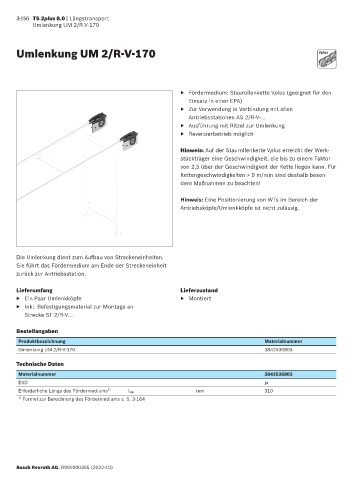

Umlenkung UM 2/R-V-170

Umlenkung UM 2/R-V-170 Vplus

▶ Fördermedium: Staurollenkette Vplus (geeignet für den
Einsatz in einer EPA)
▶ Zur Verwendung in Verbindung mit allen
Antriebsstationen AS 2/R-V-...
▶ Ausführung mit Ritzel zur Umlenkung
▶ Reversierbetrieb möglich

Hinweis: Auf der Staurollenkette Vplus erreicht der Werk-
stückträger eine Geschwindigkeit, die bis zu einem Faktor
von 2,5 über der Geschwindigkeit der Kette liegen kann. Für
Kettengeschwindigkeiten > 9 m/min sind deshalb beson-
dere Maßnahmen zu beachten!

Hinweis: Eine Positionierung von WTs im Bereich der
Antriebsköpfe/Umlenkköpfe ist nicht zulässig.

Die Umlenkung dient zum Aufbau von Streckeneinheiten.
Sie führt das Fördermedium am Ende der Streckeneinheit
zurück zur Antriebsstation.

Lieferumfang Lieferzustand
▶ Ein Paar Umlenkköpfe ▶ Montiert
▶ Inkl. Befestigungsmaterial zur Montage an
Strecke ST 2/R-V...

Bestellangaben
Produktbezeichnung Materialnummer
Umlenkung UM 2/R-V-170 3842536803
Technische Daten

Materialnummer 3842536803
ESD ja
Erforderliche Länge des Fördermediums 1) l UM mm 310
1) Formel zur Berechnung des Fördermediums s. S. 3-164

Bosch Rexroth AG, R999000395 (2022-10)
