Längstransport | TS 2plus 8.0 3-129

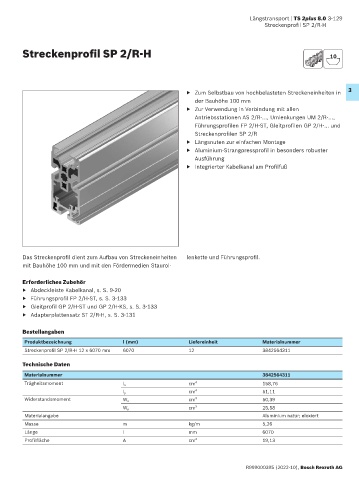

Streckenprofil SP 2/R-H

Streckenprofil SP 2/R-H 10

▶ Zum Selbstbau von hochbelasteten Streckeneinheiten in 3
der Bauhöhe 100 mm
▶ Zur Verwendung in Verbindung mit allen
Antriebsstationen AS 2/R-..., Umlenkungen UM 2/R-...,
Führungsprofilen FP 2/H-ST, Gleitprofilen GP 2/H-... und
Streckenprofilen SP 2/R
▶ Längsnuten zur einfachen Montage
▶ Aluminium-Strangpressprofil in besonders robuster
Ausführung
▶ Integrierter Kabelkanal am Profilfuß

Das Streckenprofil dient zum Aufbau von Strecken einheiten lenkette und Führungsprofil.
mit Bauhöhe 100 mm und mit den Fördermedien Staurol-

Erforderliches Zubehör
▶ Abdeckleiste Kabelkanal, s. S. 9-20
▶ Führungsprofil FP 2/H-ST, s. S. 3-133
▶ Gleitprofil GP 2/H-ST und GP 2/H-KS, s. S. 3-133
▶ Adapterplattensatz ST 2/R-H, s. S. 3-131

Bestellangaben
Produktbezeichnung l (mm) Liefereinheit Materialnummer
Streckenprofil SP 2/R-H 12 x 6070 mm 6070 12 3842564311
Technische Daten

Materialnummer 3842564311
Trägheitsmoment l x cm 4 158,76
cm 4 51,11
l y
Widerstandsmoment W x cm 3 50,39
W y cm 3 25,58
Materialangabe Aluminium natur; eloxiert
Masse m kg/m 5,26
Länge l mm 6070
Profilfläche A cm 2 19,13

R999000395 (2022-10), Bosch Rexroth AG
