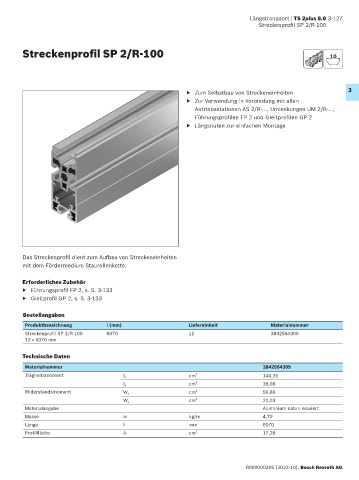

Längstransport | TS 2plus 8.0 3-127
Streckenprofil SP 2/R-100
Streckenprofil SP 2/R-100 10
▶ Zum Selbstbau von Streckeneinheiten 3
▶ Zur Verwendung in Verbindung mit allen
Antriebsstationen AS 2/R-..., Umlenkungen UM 2/R-...,
Führungsprofilen FP 2 und Gleitprofilen GP 2
▶ Längsnuten zur einfachen Montage
Das Streckenprofil dient zum Aufbau von Streckeneinheiten
mit dem Fördermedium Staurollenkette.
Erforderliches Zubehör
▶ Führungsprofil FP 2, s. S. 3-133
▶ Gleitprofil GP 2, s. S. 3-133
Bestellangaben
Produktbezeichnung l (mm) Liefereinheit Materialnummer
Streckenprofil SP 2/R-100 6070 12 3842564309
12 x 6070 mm
Technische Daten
Materialnummer 3842564309
Trägheitsmoment l x cm 4 146,25
cm 4 38,98
l y
Widerstandsmoment W x cm 3 56,86
cm 3 22,93
W y
Materialangabe Aluminium natur; eloxiert
Masse m kg/m 4,79
Länge l mm 6070
Profilfläche A cm 2 17,28
R999000395 (2022-10), Bosch Rexroth AG
