Längstransport | TS 2plus 8.0 3-125

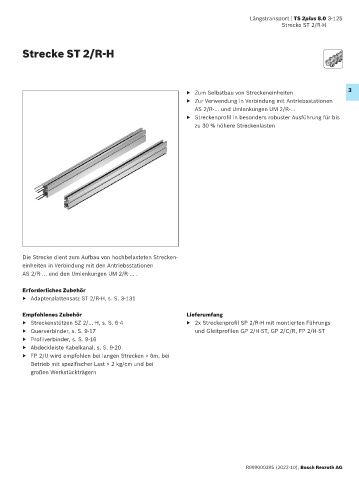

Strecke ST 2/R-H

Strecke ST 2/R-H

▶ Zum Selbstbau von Streckeneinheiten 3
▶ Zur Verwendung in Verbindung mit Antriebsstationen
AS 2/R-… und Umlenkungen UM 2/R-…
▶ Streckenprofil in besonders robuster Ausführung für bis
zu 30 % höhere Streckenlasten

Die Strecke dient zum Aufbau von hochbelasteten Strecken-
einheiten in Verbindung mit den Antriebsstationen
AS 2/R-... und den Umlenkungen UM 2/R-... .

Erforderliches Zubehör
▶ Adapterplattensatz ST 2/R-H, s. S. 3-131

Empfohlenes Zubehör Lieferumfang
▶ Streckenstützen SZ 2/...-H, s. S. 6-4 ▶ 2x Streckenprofil SP 2/R-H mit montierten Führungs-
▶ Querverbinder, s. S. 9-17 und Gleitprofilen GP 2/H-ST, GP 2/C/R, FP 2/H-ST
▶ Profilverbinder, s. S. 9-16
▶ Abdeckleiste Kabelkanal, s. S. 9-20
▶ FP 2/U wird empfohlen bei langen Strecken > 6m, bei
Betrieb mit spezifischer Last > 2 kg/cm und bei
großen Werkstückträgern

R999000395 (2022-10), Bosch Rexroth AG
