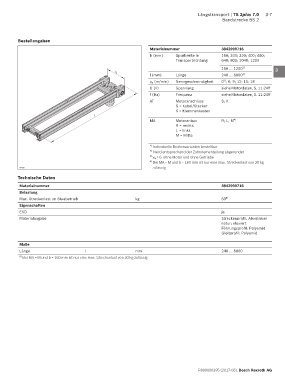

Längstransport | TS 2plus 7.0 3-7
Bandstrecke BS 2

Bestellangaben
1
Materialnummer 3842999716
b (mm) Spurbreite in 160; 240; 320; 400; 480; 2
Transportrichtung 640; 800; 1040; 1200
160 ... 1200 1) 3
b
l (mm) Länge 240 ... 6000 2)
v N (m/min) Nenngeschwindigkeit 0 ; 6; 9; 12; 15; 18 4
3)
U (V) Spannung siehe Motordaten, S. 11-24ff
f (Hz) Frequenz siehe Motordaten, S. 11-24ff 5
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten 6
l
MA Motoranbau R; L; M 4)
R = rechts 7
L = links
M = Mitte 8

1) Individuelle Breitenvarianten bestellbar
2) l wird entsprechend der Zahnriementeilung abgerundet 9
3) v N = 0: ohne Motor und ohne Getriebe
4) Bei MA = M und b = 160 mm ist nur eine max. Streckenlast von 30 kg 10
zulässig
21630
Technische Daten 11
Materialnummer 3842999716
Belastung 12
Max. Streckenlast im Staubetrieb kg 60
5)
Eigenschaften 13
ESD ja
Materialangabe Streckenprofil: Aluminium 14
natur; eloxiert
Führungsprofil: Polyamid 15
Gleitprofil: Polyamid

Maße 16
Länge l mm 240 ... 6000
5) Bei MA = M und b = 160 mm ist nur eine max. Streckenlast von 30 kg zulässig 17

18

19

20

21

22

23

24
