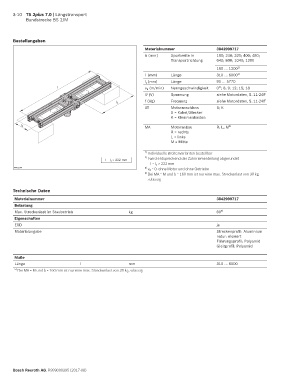

3-10 TS 2plus 7.0 | Längstransport
Bandstrecke BS 2/M

Bestellangaben
Materialnummer 3842999717
b (mm) Spurbreite in 160; 240; 320; 400; 480;
Transportrichtung 640; 800; 1040; 1200
160 ... 1200 1)
l (mm) Länge 310 ... 6000 2)
l 1 (mm) Länge 90 ... 5770
l v N (m/min) Nenngeschwindigkeit 0 ; 6; 9; 12; 15; 18
3)
U (V) Spannung siehe Motordaten, S. 11-24ff
l 1 f (Hz) Frequenz siehe Motordaten, S. 11-24ff
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten
b 4)
MA Motoranbau R; L; M
R = rechts
L = links
M = Mitte

1) Individuelle Breitenvarianten bestellbar
l – l > 222 mm 2) l wird entsprechend der Zahnriementeilung abgerundet
1
l – l 1 > 222 mm
00012190 3) v N = 0: ohne Motor und ohne Getriebe
4) Bei MA = M und b = 160 mm ist nur eine max. Streckenlast von 30 kg
zulässig

Technische Daten
Materialnummer 3842999717
Belastung
Max. Streckenlast im Staubetrieb kg 60 5)
Eigenschaften
ESD ja
Materialangabe Streckenprofil: Aluminium
natur; eloxiert
Führungsprofil: Polyamid
Gleitprofil: Polyamid
Maße
Länge l mm 310 ... 6000
5) Bei MA = M und b = 160 mm ist nur eine max. Streckenlast von 30 kg zulässig

Bosch Rexroth AG, R999000395 (2017-08)
