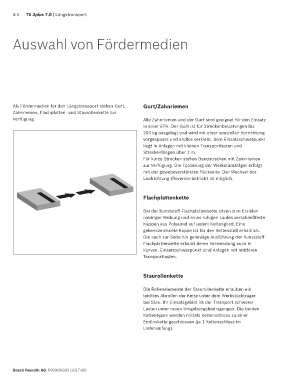

3-2 TS 2plus 7.0 | Längstransport
Auswahl von Fördermedien
Als Fördermedien für den Längstransport stehen Gurt, Gurt/Zahnriemen
Zahnriemen, Flachplatten- und Staurollenkette zur
Verfügung. Alle Zahnriemen und der Gurt sind geeignet für den Einsatz
in einer EPA. Der Gurt ist für Streckenbelastungen bis
250 kg ausgelegt und wird mit einer speziellen Vorrichtung
vorgespannt und endlos verklebt. Sein Einsatzschwerpunkt
liegt in Anlagen mit kleinen Transportlasten und
Streckenlängen über 2 m.
Für kurze Strecken stehen Bandstrecken mit Zahnriemen
zur Verfügung. Die Förderung der Werkstückträger erfolgt
mit der gewebeverstärkten Rückseite. Der Wechsel der
Laufrichtung (Reversierbetrieb) ist möglich.
Flachplattenkette
Bei der Kunststoff-Flachplattenkette sitzen zum Erzielen
niedriger Reibung und eines ruhigen Laufes verschleißfeste
Kappen aus Polyamid auf jedem Kettenglied. Eine
gekennzeichnete Kappe ist für den Kettenstoß erhältlich.
Die auch zur Seite hin gelenkige Ausführung der Kunststoff-
Flachplattenkette erlaubt deren Verwendung auch in
Kurven. Einsatzschwerpunkt sind Anlagen mit mittleren
Transportlasten.
Staurollenkette
Die Rollenelemente der Staurollenkette erlauben ein
leichtes Abrollen der Kette unter dem Werkstückträger
bei Stau. Ihr Einsatzgebiet ist der Transport schwerer
Lasten unter rauen Umgebungsbedingungen. Die beiden
Kettentypen werden mittels Kettenschloss zu einer
Endloskette geschlossen (je 1 Kettenschloss im
Lieferumfang).
Bosch Rexroth AG, R999000395 (2017-08)
