Werkstückträger | TS 2plus 7.0 2-49

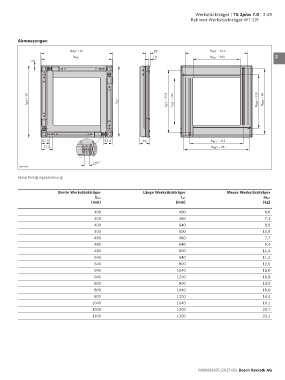

Rahmen-Werkstückträger WT 2/F
Abmessungen
1
b WT + 10 28 b WT – 53,5
b WT 10 b WT – 160 2
5
3
4
l WT + 10 l WT l WT – 53,5 l WT – 160 b WT – 115 b WT – 36 5
6
7
8
57,5 57,5 70 b WT – 115
77,5 b WT – 36
9
12 H7 10
00012904
00012904
Keine Fertigungszeichnung 11
Breite Werkstückträger Länge Werkstückträger Masse Werkstückträger 12
b WT l WT m WT
(mm) (mm) (kg) 13
400 400 6,6
400 480 7,1 14
400 640 8,9
400 800 10,8 15
480 480 7,7
480 640 9,4 16
480 800 11,4
640 640 11,2 17
640 800 12,5
640 1040 15,0 18
640 1200 16,8
800 800 13,9 19
800 1040 16,0
800 1200 18,4 20
1040 1040 19,1
1040 1200 20,7 21
1200 1200 22,2
22
23
24
