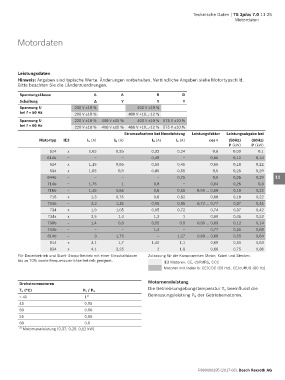

Technische Daten | TS 2plus 7.0 11-25
Motordaten

Motordaten 1

2

3
Leistungsdaten
Hinweis: Angaben sind typische Werte. Änderungen vorbehalten. Verbindliche Angaben siehe Motortypschild.
Bitte beachten Sie die Länderzuordnungen. 4

Spannungsklasse A A B D 5
Schaltung ∆ Y Y Y
Spannung U 200 V ±10 % 400 V ±10 % 6
bei f = 50 Hz 200 V ±10 % 400 V +10...-12 %
Spannung U 220 V ±10 % 400 V ±10 % 460 V ±10 % 575 V ±10 %
bei f = 60 Hz 220 V ±10 % 400 V ±10 % 460 V +10...-12 % 575 V ±10 % 7
Stromaufnahme bei Nennleistung Leistungsfaktor Leistungsabgabe bei
Motortyp IE3 I N (A) I N (A) I N (A) I N (A) cos ϕ (50Hz) (60Hz) 8

P (kW) P (kW)
524 x 0,65 0,35 0,32 0,24 0,6 0,09 0,1 9
614b – – – 0,49 – 0,56 0,12 0,14
624 x 1,15 0,65 0,55 0,45 0,66 0,18 0,22 10
634 x 1,65 0,9 0,85 0,65 0,6 0,25 0,29
644b – – – – 0,75 0,6 0,25 0,29 11
714b – 1,75 1 0,8 – 0,64 0,25 0,3
716b – 1,45 0,85 0,6 0,55 0,66 ... 0,68 0,18 0,22 12
716 x 1,3 0,75 0,6 0,62 0,68 0,18 0,22
734b – 2,3 1,35 0,95 0,95 0,72 ... 0,77 0,37 0,45 13
734 x 1,9 1,05 0,95 0,72 0,74 0,37 0,42
734a x 2,5 1,4 1,3 1 0,66 0,45 0,52 14
738b – 1,4 0,8 0,55 0,5 0,60 ... 0,63 0,12 0,14
744b – – – 1,4 – 0,77 0,55 0,68 15
814b – 3 1,75 – 1,27 0,68 ... 0,69 0,55 0,64
814 x 3,1 1,7 1,45 1,1 0,69 0,55 0,63 16
824 x 4,1 2,25 2 1,6 0,66 0,75 0,86
Für Dauerbetrieb und Start- Stopp-Betrieb mit einer Einschaltdauer Zulassung für die Komponenten Motor, Kabel und Stecker: 17
bis zu 70% sowie Frequenzumrichterbetrieb geeignet. IE3 Motoren: CE, cURURS, CCC
Motoren mit Index b: CE/CCC (50 Hz), CE/cURUS (60 Hz)
18

Drehstrommotoren Motornennleistung 19
T U (°C) P V / P N Die Betriebsumgebungstemperatur T U beeinflusst die
< 40 1 1) Bemessungsleistung P N der Getriebemotoren. 20
45 0,95
50 0,90 21
55 0,85
60 0,8 22
1) Motornennleistung (0,37; 0,25; 0,12 kW)
