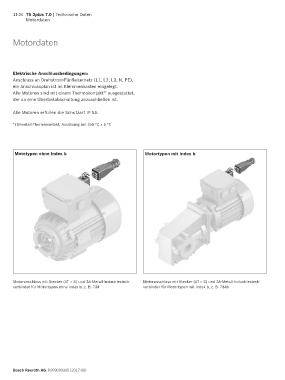

11-24 TS 2plus 7.0 | Technische Daten
Motordaten
Motordaten
Elektrische Anschlussbedingungen:
Anschluss an Drehstrom-Fünfleiternetz (L1, L2, L3, N, PE),
ein Anschlussplan ist im Klemmenkasten eingelegt.
)
Alle Motoren sind mit einem Thermo kontakt* ausgestattet,
der an eine Überlastabschaltung anzuschließen ist.
Alle Motoren erfüllen die Schutzart IP 55.
*) Bimetall-Thermokontakt, Auslösung bei 150 °C ± 5 °C
Mototypen ohne Index b Motortypen mit Index b
Motoranschluss mit Stecker (AT = S) und 3A-Metall-Industriesteck- Motoranschluss mit Stecker (AT = S) und 3A-Metall-Industriesteck-
verbinder für Motortypen ohne Index b, z. B. 734 verbinder für Motortypen mit Index b, z. B. 734b
