11-30 TS 2plus 7.0 | Technische Daten

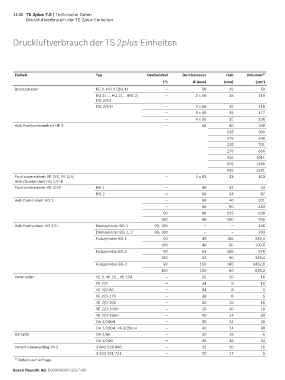

Druckluftverbrauch der TS 2plus-Einheiten

Druckluftverbrauch der TS 2plus-Einheiten

Einheit Typ Drehwinkel Durchmesser Hub Volumen* )
(°) Ø (mm) (mm) (cm )
3
Blockzylinder PE 2, HQ 2 (BG 1) — 50 25 59
EQ 2/..., HQ 2/... (BG 2) — 2 x 50 25 118
HQ 2/U2
HQ 2/U-H — 2 x 50 25 118
— 3 x 50 25 177
— 4 x 50 25 236
Hub-Positioniereinheit HP 2 — 63 80 249
125 390
175 546
225 701
275 856
325 1011
375 1166
425 1321
Positioniereinheit PE 2/X, PE 2/H, — 4 x 63 33 103
Hub-/Quereinheit HQ 2/C-H
Positioniereinheit PE 2/XP BG 1 — 40 34 43
BG 2 — 50 34 67
Hub-Dreheinheit HD 2 — 50 40 201
— 50 90 452
90 80 125 628
180 80 180 905
Hub-Dreheinheit HD 2/H Drehzylinder BG 1 90; 180 — — 146
Drehzylinder BG 2, 3 90; 180 — — 283
Hubzylinder BG 1 90 40 185 232,4
180 40 80 100,5
Hubzylinder BG 2 90 63 185 576
180 63 80 249,4
Hubzylinder BG 3 90 100 185 1452,9
180 100 80 628,3
Vereinzeler VE 2, VE 2/L, VE 2/M — 32 20 16
VE 2/X — 44 9 11
VE 2/D-60 — 34 8 5
VE 2/D-175 — 38 6 5
VE 2/D-200 — 50 10 16
VE 2/D-100H — 25 20 10
VE 2/D-250H — 40 24 30
DA 2/100H — 35 24 20
DA 2/250H, VA 2/250-H — 40 24 30
Dämpfer DA 2/60 — 20 18 6
DA 2/100 — 35 35 34
Verschiebeanschlag VA 2 3 842 528 808 — 32 20 16
3 842 191 721 — 20 17 5
)
* Details auf Anfrage
Bosch Rexroth AG, R999000395 (2017-08)
