Funktionspläne

Funktionspläne

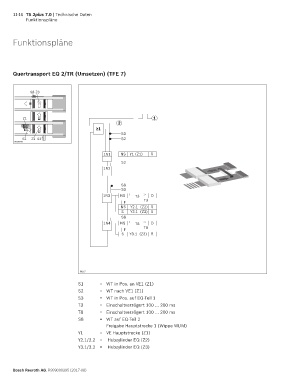

Quertransport EQ 2/TR (Umsetzen) (TFE 7)

S8 Z3

Z1 1
2
≥ 1
S3
S2 Z2 S3 S2
00126936

1N1 NS Y1 (Z1) S
S2
1N2

S8
S3
1N3 NS T3 D
F T3
NS Y2.1 (Z2) S
S Y3.1 (Z3) S
S8
1N4 NS T8 D
F T8
S Y3.1 (Z3) R

30117

S1 = WT in Pos. an VE1 (Z1)
S2 = WT nach VE1 (Z1)
S3 = WT in Pos. auf EQ-Teil 1
T3 = Einschaltverzögert 100 … 200 ms
T8 = Einschaltverzögert 100 … 200 ms
S8 = WT auf EQ-Teil 2
Freigabe Hauptstrecke 1 (Wippe WI/M)
Y1 = VE Hauptstrecke (Z1)
Y2.1/2.2 = Hubzylinder EQ (Z2)
Y3.1/3.2 = Hubzylinder EQ (Z3)
