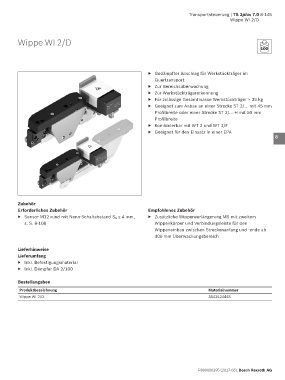

Transportsteuerung | TS 2plus 7.0 8-145
Wippe WI 2/D

Wippe WI 2/D 1
100
2

3
▶ Gedämpfter Anschlag für Werkstückträger im
Quertransport
▶ Zur Bereichsüberwachung 4
▶ Zur Werkstückträgererkennung
▶ Für zulässige Gesamtmasse Werkstückträger > 35 kg 5
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm 6
Profilbreite
▶ Kombinierbar mit WT 2 und WT 2/F 7
▶ Geeignet für den Einsatz in einer EPA
8

9

10

11

12

Zubehör 13
Erforderliches Zubehör Empfohlenes Zubehör
▶ Sensor M12 rund mit Nenn-Schaltabstand S N ≥ 4 mm, ▶ Zusätzliche Wippenverlängerung MS mit zweitem 14
s. S. 8-108 Wippenkörper und Verbindungsleiste für den
Wippeneinbau zwischen Streckenanfang und -ende ab 15
400 mm Überwachungsbereich
16
Lieferhinweise
Lieferumfang 17
▶ Inkl. Befestigungsmaterial
▶ Inkl. Dämpfer DA 2/100 18

Bestellangaben 19
Produktbezeichnung Materialnummer
Wippe WI 2/D 3842524448 20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
