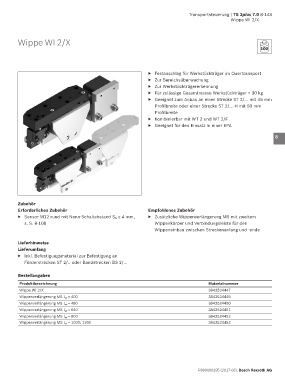

Transportsteuerung | TS 2plus 7.0 8-143
Wippe WI 2/X

Wippe WI 2/X 1
100
2

3
▶ Festanschlag für Werkstückträger im Quertransport
▶ Zur Bereichsüberwachung 4
▶ Zur Werkstückträgererkennung
▶ Für zulässige Gesamtmasse Werkstückträger > 30 kg
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm 5
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite 6
▶ Kombinierbar mit WT 2 und WT 2/F
▶ Geeignet für den Einsatz in einer EPA 7

8

9

10

11

12

Zubehör 13
Erforderliches Zubehör Empfohlenes Zubehör
▶ Sensor M12 rund mit Nenn-Schaltabstand S N ≥ 4 mm, ▶ Zusätzliche Wippenverlängerung MS mit zweitem 14
s. S. 8-108 Wippenkörper und Verbindungsleiste für den
Wippeneinbau zwischen Streckenanfang und -ende 15

Lieferhinweise 16
Lieferumfang
▶ Inkl. Befestigungsmaterial zur Befestigung an 17
Förderstrecken ST 2/.. oder Bandstrecken BS 2/...
18
Bestellangaben
Produktbezeichnung Materialnummer 19
Wippe WI 2/X 3842524447
Wippenverlängerung MS l wt = 400 3842524449 20
Wippenverlängerung MS l wt = 480 3842524450
Wippenverlängerung MS l wt = 640 3842524451 21
Wippenverlängerung MS l wt = 800 3842524452
Wippenverlängerung MS l wt = 1040; 1200 3842524453 22

23

24

R999000395 (2017-08), Bosch Rexroth AG
