8-142 TS 2plus 7.0 | Transportsteuerung

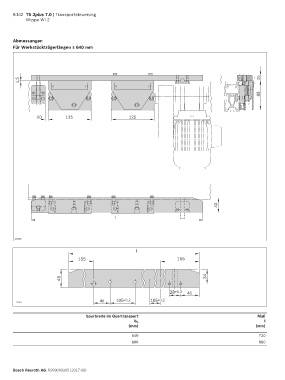

Wippe WI 2
Abmessungen
Für Werkstückträgerlängen ≥ 640 mm
1,5 20
85
10 125 125
43
l
21600
21600
l
155 155
43 34
28 +0,2 46
40 105 +0,2 105 +0,2
21601
21601
Spurbreite im Quertransport Maß
l
b Q
(mm) (mm)
640 720
800 880
Bosch Rexroth AG, R999000395 (2017-08)
