8-134 TS 2plus 7.0 | Transportsteuerung

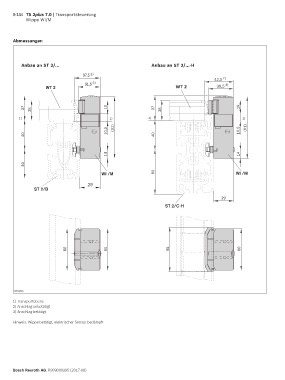

Wippe WI/M

Abmessungen

Anbau an ST 2/... Anbau an ST 2/...-H

37,5 2)
42,5 2)
31,5 3) 3)
WT 2 WT 2 36,5

37 28 19 37 28 19
1) 1) 1) 1)

10,5 (91) 10,5 (91)
40 40

14 14
40

WI /M 60 WI /M
29
ST 2/B
29
ST 2/C-H

60 60 65 60

00012816
1) Transportebene
2) Anschlag unbetätigt
3) Anschlag betätigt
Hinweis: Wippe betätigt, elektrischer Sensor bedämpft

Bosch Rexroth AG, R999000395 (2017-08)
