Transportsteuerung | TS 2plus 7.0 8-129

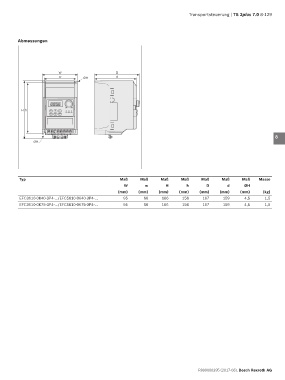

Abmessungen
1
2
3
W D
w ØH d
4
5
H h 6
7
8
ØH
9
10
Typ Maß Maß Maß Maß Maß Maß Maß Masse 11
W w H h D d ØH
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (kg) 12
EFC3610-0K40-3P4-.../EFC5610-0K40-3P4-... 95 66 166 156 167 159 4,5 1,5
EFC3610-0K75-3P4-.../EFC5610-0K75-3P4-... 95 66 166 156 167 159 4,5 1,5 13
14
15
16
17
18
19
20
21
22
23
24
R999000395 (2017-08), Bosch Rexroth AG
