8-46 TS 2plus 7.0 | Transportsteuerung

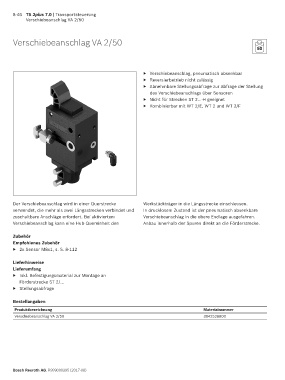

Verschiebeanschlag VA 2/50
Verschiebeanschlag VA 2/50
50
▶ Verschiebeanschlag, pneumatisch absenkbar
▶ Reversierbetrieb nicht zulässig
▶ Abnehmbare Stellungsabfrage zur Abfrage der Stellung
des Verschiebeanschlags über Sensoren
▶ Nicht für Strecken ST 2...-H geeignet
▶ Kombinierbar mit WT 2/E, WT 2 und WT 2/F
Der Verschiebeanschlag wird in einer Querstrecke Werkstückträger in die Längsstrecke einschleusen.
verwendet, die mehr als zwei Längsstrecken verbindet und In drucklosem Zustand ist der pneumatisch absenkbare
zuschaltbare Anschläge erfordert. Bei aktiviertem Verschiebeanschlag in die obere Endlage ausgefahren.
Verschiebeanschlag kann eine Hub-Quereinheit den Anbau innerhalb der Spuren direkt an die Förderstrecke.
Zubehör
Empfohlenes Zubehör
▶ 2x Sensor M8x1, s. S. 8-112
Lieferhinweise
Lieferumfang
▶ Inkl. Befestigungsmaterial zur Montage an
Förderstrecke ST 2/...
▶ Stellungsabfrage
Bestellangaben
Produktbezeichnung Materialnummer
Verschiebeanschlag VA 2/50 3842528808
Bosch Rexroth AG, R999000395 (2017-08)
