8-42 TS 2plus 7.0 | Transportsteuerung

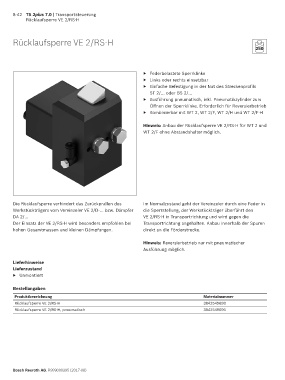

Rücklaufsperre VE 2/RS-H
Rücklaufsperre VE 2/RS-H
250
▶ Federbelastete Sperrklinke
▶ Links oder rechts einsetzbar
▶ Einfache Befestigung in der Nut des Streckenprofils
ST 2/… oder BS 2/…
▶ Ausführung pneumatisch, inkl. Pneumatikzylinder zum
Öffnen der Sperrklinke. Erforderlich für Reversierbetrieb
▶ Kombinierbar mit WT 2, WT 2/F, WT 2/H und WT 2/F-H
Hinweis: Anbau der Rücklaufsperre VE 2/RS-H für WT 2 und
WT 2/F ohne Abstandshalter möglich.
Die Rücklaufsperre verhindert das Zurückprallen des Im Normalzustand geht der Vereinzeler durch eine Feder in
Werkstückträgers vom Vereinzeler VE 2/D-… bzw. Dämpfer die Sperrstellung, der Werkstückträger überfährt den
DA 2/… VE 2/RS-H in Transportrichtung und wird gegen die
Der Einsatz der VE 2/RS-H wird besonders empfohlen bei Transportrichtung angehalten. Anbau innerhalb der Spuren
hohen Gesamtmassen und kleinen Dämpfungen. direkt an die Förderstrecke.
Hinweis: Reversierbetrieb nur mit pneumatischer
Ausführung möglich.
Lieferhinweise
Lieferzustand
▶ Unmontiert
Bestellangaben
Produktbezeichnung Materialnummer
Rücklaufsperre VE 2/RS-H 3842549698
Rücklaufsperre VE 2/RS-H, pneumatisch 3842549696
Bosch Rexroth AG, R999000395 (2017-08)
