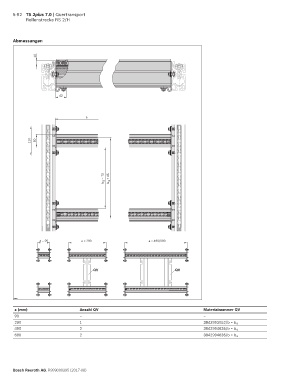

5-92 TS 2plus 7.0 | Quertransport
Rollenstrecke RS 2/H
Abmessungen
10
43
a
110 50
b – 75 Q b + 25 Q
a = 90 a = 290 a = 490/690
QV QV
29407
a (mm) Anzahl QV Materialnummer QV
90 ‒ ‒
290 1 3842993052/b = b Q
490 2 3842994635/b = b Q
690 2 3842994635/b = b Q
Bosch Rexroth AG, R999000395 (2017-08)
