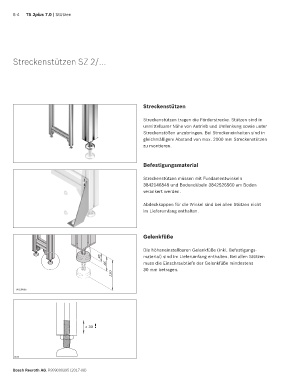

6-4 TS 2plus 7.0 | Stützen
Streckenstützen SZ 2/…
Streckenstützen
Streckenstützen tragen die Förderstrecke. Stützen sind in
unmittelbarer Nähe von Antrieb und Umlenkung sowie unter
Streckenstößen anzubringen. Bei Streckeneinheiten sind in
gleichmäßigem Abstand von max. 2000 mm Streckenstützen
zu montieren.
Befestigungsmaterial
Streckenstützen müssen mit Fundamentwinkeln
3842146848 und Bodendübeln 3842526560 am Boden
verankert werden.
Abdeckkappen für die Winkel sind bei allen Stützen nicht
im Lieferumfang enthalten.
Gelenkfüße
Die höheneinstellbaren Gelenkfüße (inkl. Befestigungs-
35 material) sind im Lieferumfang enthalten. Bei allen Stützen
85 muss die Einschraubtiefe der Gelenkfüße mindestens
30 mm betragen.
130
00126885
00126885
≥ 30 !
30138
