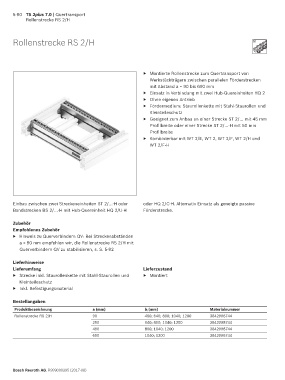

Page 448 - TS2Plus7.0

5-90 TS 2plus 7.0 | Quertransport
Rollenstrecke RS 2/H

Rollenstrecke RS 2/H St

▶ Montierte Rollenstrecke zum Quertransport von
Werkstückträgern zwischen parallelen Förderstrecken
mit Abstand a = 90 bis 690 mm
▶ Einsatz in Verbindung mit zwei Hub-Quereinheiten HQ 2
▶ Ohne eigenen Antrieb
▶ Fördermedium: Staurollenkette mit Stahl-Staurollen und
Kleinteileschutz
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2/E, WT 2, WT 2/F, WT 2/H und
WT 2/F-H

Einbau zwischen zwei Streckeneinheiten ST 2/…-H oder oder HQ 2/C-H. Alternativ Einsatz als geneigte passive
Bandstrecken BS 2/…-H mit Hub-Quereinheit HQ 2/U-H Förderstrecke.

Zubehör
Empfohlenes Zubehör
▶ Hinweis zu Querverbindern QV: Bei Streckenabständen
a > 90 mm empfehlen wir, die Rollenstrecke RS 2/H mit
Querverbindern QV zu stabilisieren, s. S. 5-92

Lieferhinweise
Lieferumfang Lieferzustand
▶ Strecke inkl. Staurollenkette mit Stahl-Staurollen und ▶ Montiert
Kleinteileschutz
▶ Inkl. Befestigungsmaterial

Bestellangaben
Produktbezeichnung a (mm) b l (mm) Materialnummer
Rollenstrecke RS 2/H 90 480; 640; 800; 1040; 1200 3842998744
290 640; 800; 1040; 1200 3842998744
490 800; 1040; 1200 3842998744
690 1040; 1200 3842998744

Bosch Rexroth AG, R999000395 (2017-08)
