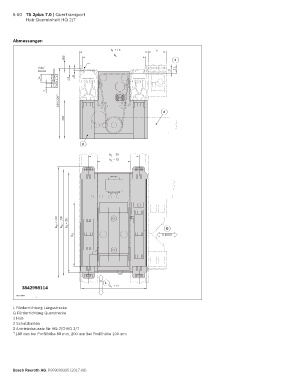

5-50 TS 2plus 7.0 | Quertransport
Hub-Quereinheit HQ 2/T

Abmessungen
b L + 15 a
b L
+10 1
Hub/
stroke 10 21
14 -11 -4

7
180/200 *)

3
100

2

b L – 30
b L – 75

b Q + 120 b Q + 108 b Q + 95 Q

b Q

L
3842998114 b L + 12

00116041
00116041
L Förderrichtung Längsstrecke
Q Förderrichtung Querstrecke
1 Hub
2 Schutzkasten
3 Antriebsbausatz für HQ 2/O-HQ 2/T
*) 180 mm bei Profilhöhe 80 mm, 200 mm bei Profilhöhe 100 mm

Bosch Rexroth AG, R999000395 (2017-08)
