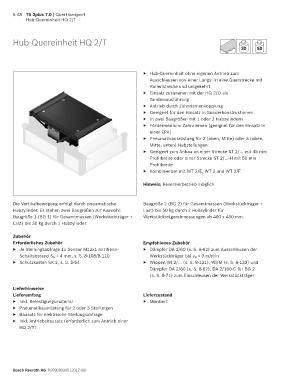

Hub-Quereinheit HQ 2/T
Hub-Quereinheit HQ 2/T
30 50
▶ Hub-Quereinheit ohne eigenen Antrieb zum
Ausschleusen von einer Längs- in eine Querstrecke mit
Rollenstrecke und umgekehrt
▶ Einsatz zusammen mit der HQ 2/O als
Tandemausführung
▶ Antrieb durch Zahnriemenkopplung
▶ Geeignet für den Einsatz in Sonderkonstruktionen
▶ In zwei Baugrößen mit 1 oder 2 Hubzylindern
▶ Fördermedium: Zahnriemen (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Kombinierbar mit WT 2/E, WT 2 und WT 2/F
Hinweis: Reversierbetrieb möglich
Die Vertikalbewegung erfolgt durch pneumatische Baugröße 2 (BG 2) für Gesamtmassen (Werkstückträger +
Hubzylinder. Es stehen zwei Baugrößen zur Auswahl: Last) bis 50 kg durch 2 Hubzylinder für
Baugröße 1 (BG 1) für Gesamtmassen (Werkstückträger + Werkstückträgerabmessungen ab 400 x 480 mm.
Last) bis 30 kg durch 1 Hubzylinder.
Zubehör
Erforderliches Zubehör Empfohlenes Zubehör
▶ Je Stellungsabfrage 1x Sensor M12x1 mit Nenn- ▶ Dämpfer DA 2/60 (s. S. 8-62) zum Ausschleusen der
Schaltabstand S N = 4 mm, s. S. 8-108/8-110 Werkstückträger bei v N > 9 m/min
▶ Schutzkasten SK 2, s. S. 5-54 ▶ Wippen WI 2/… (s. S. 8-131), WI/M (s. S. 8-133) und
Dämpfer DA 2/60 (s. S. 8-62), DA 2/100-C für BG 2
(s. S. 8-71) zum Einschleusen der Werkstückträger
Lieferhinweise
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial ▶ Montiert
▶ Pneumatikausrüstung für 2 oder 3 Stellungen
▶ Bausatz für elektrische Stellungsabfrage
▶ Inkl. Antriebsbausatz (erforderlich zum Antrieb einer
HQ 2/T)
