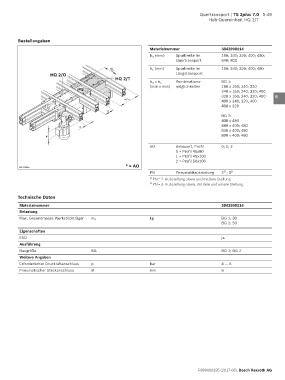

Quertransport | TS 2plus 7.0 5-49
Hub-Quereinheit HQ 2/T

Bestellangaben
1
Materialnummer 3842998114
b Q (mm) Spurbreite im 160; 240; 320; 400; 480; 2
Quertransport 640; 800
b L (mm) Spurbreite im 160; 240; 320; 400; 480 3
b Q
HQ 2/O Längstransport
HQ 2/T
b Q x b L Kombinations- BG 1: 4
(mm x mm) möglichkeiten 160 x 160; 240; 320
240 x 160; 240; 320; 400
320 x 160; 240; 320; 400 5
b L 400 x 240; 320; 400
480 x 320
a 6
BG 2:
400 x 480
480 x 400; 480 7
*
640 x 400; 480
800 x 400; 480
* 8
AO Anbauort, Profil 0; 1; 2
0 = Profil 45x80 9
1 = Profil 45x100
2 = Profil 50x100
* = AO 10
00117855a
PN Pneumatikausrüstung 2 ; 3
2)
1)
1) PN = 2: Hubstellung obere und mittlere Stellung 11
2) PN = 3: Hubstellung obere, mittlere und untere Stellung
12
Technische Daten
Materialnummer 3842998114 13
Belastung
Max. Gesamtmasse Werkstückträger m G kg BG 1: 30 14
BG 2: 50
Eigenschaften 15
ESD ja
Ausführung 16
Baugröße BG BG 1; BG 2
Weitere Angaben 17
Erforderlicher Druckluftanschluss p bar 4 ... 6
Pneumatischer Steckanschluss Ø mm 6 18

19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
