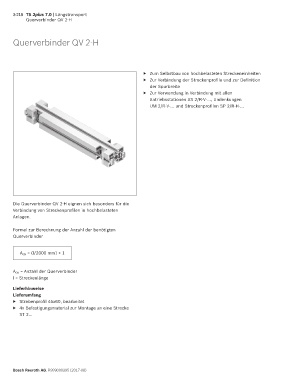

3-218 TS 2plus 7.0 | Längstransport
Querverbinder QV 2-H
Querverbinder QV 2-H
▶ Zum Selbstbau von hochbelasteten Streckeneinheiten
▶ Zur Verbindung der Streckenprofile und zur Definition
der Spurbreite
▶ Zur Verwendung in Verbindung mit allen
Antriebsstationen AS 2/R-V-..., Umlenkungen
UM 2/R-V-... und Streckenprofilen SP 2/R-H-...
Die Querverbinder QV 2-H eignen sich besonders für die
Verbindung von Streckenprofilen in hochbelasteten
Anlagen.
Formel zur Berechnung der Anzahl der benötigten
Querverbinder
A QV = (l/2000 mm) + 1
A QV = Anzahl der Querverbinder
l = Streckenlänge
Lieferhinweise
Lieferumfang
▶ Strebenprofil 45x60, bearbeitet
▶ 4x Befestigungsmaterial zur Montage an eine Strecke
ST 2...
Bosch Rexroth AG, R999000395 (2017-08)
