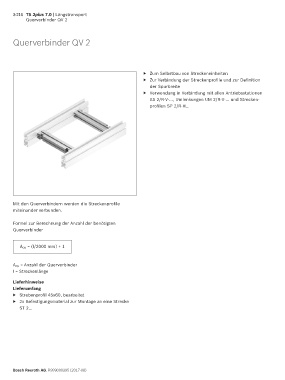

3-216 TS 2plus 7.0 | Längstransport
Querverbinder QV 2
Querverbinder QV 2
▶ Zum Selbstbau von Streckeneinheiten
▶ Zur Verbindung der Streckenprofile und zur Definition
der Spurbreite
▶ Verwendung in Verbindung mit allen Antriebsstationen
AS 2/R-V-..., Umlenkungen UM 2/R-V-... und Strecken-
profilen SP 2/R-H…
Mit den Querverbindern werden die Streckenprofile
miteinander verbunden.
Formel zur Berechnung der Anzahl der benötigten
Querverbinder
A QV = (l/2000 mm) + 1
A QV = Anzahl der Querverbinder
l = Streckenlänge
Lieferhinweise
Lieferumfang
▶ Strebenprofil 45x60, bearbeitet
▶ 2x Befestigungsmaterial zur Montage an eine Strecke
ST 2...
Bosch Rexroth AG, R999000395 (2017-08)
