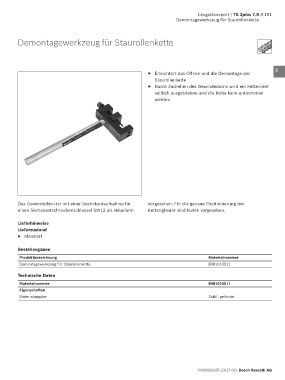

Längstransport | TS 2plus 7.0 3-191
Demontagewerkzeug für Staurollenkette

Demontagewerkzeug für Staurollenkette 1

2

3
▶ Erleichtert das Öffnen und die Demontage der
Staurollenkette
▶ Durch Zudrehen des Gewindedorns wird ein Kettenniet 4
seitlich ausgetrieben und die Kette kann entnommen
werden 5

6

7

8

9

10

11

12

Das Gewindedorn ist mit einer Sechskantaufnahme für vorgesehen. Für die genaue Positionierung der 13
einen Sechskantschraubenschlüssel SW13 als Hebelarm Kettenglieder sind Nuten vorgesehen.
14
Lieferhinweise
Lieferzustand 15
▶ Montiert
16
Bestellangaben
Produktbezeichnung Materialnummer 17
Demontagewerkzeug für Staurollenkette 8981010511
18
Technische Daten
Materialnummer 8981010511 19
Eigenschaften
Materialangabe Stahl; gehärtet 20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
