Längstransport | TS 2plus 7.0 3-189

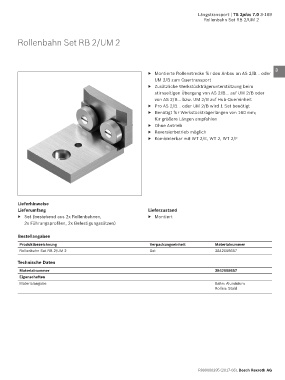

Rollenbahn Set RB 2/UM 2

Rollenbahn Set RB 2/UM 2 1

2

3
▶ Montierte Rollenstrecke für den Anbau an AS 2/B… oder
UM 2/B zum Quertransport
▶ Zusätzliche Werkstückträgerunterstützung beim 4
stirnseitigen Übergang von AS 2/B… auf UM 2/B oder
von AS 2/B… bzw. UM 2/B auf Hub-Quereinheit 5
▶ Pro AS 2/B… oder UM 2/B wird 1 Set benötigt
▶ Benötigt für Werkstückträgerlängen von 160 mm; 6
für größere Längen empfohlen
▶ Ohne Antrieb 7
▶ Reversierbetrieb möglich
▶ Kombinierbar mit WT 2/E, WT 2, WT 2/F 8

9

10

11

12

Lieferhinweise 13
Lieferumfang Lieferzustand
▶ Set (bestehend aus 2x Rollenbahnen, ▶ Montiert 14
2x Führungsprofilen, 2x Befestigungssätzen)
15
Bestellangaben
Produktbezeichnung Verpackungseinheit Materialnummer 16
Rollenbahn Set RB 2/UM 2 Set 3842558657
17
Technische Daten
Materialnummer 3842558657 18
Eigenschaften
Materialangabe Bahn: Aluminium 19
Rollen: Stahl

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
