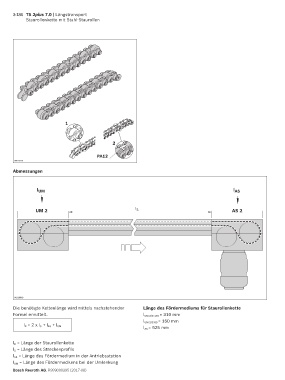

3-186 TS 2plus 7.0 | Längstransport
Staurollenkette mit Stahl-Staurollen
1
2
PA12
00013261
Abmessungen
l UM l AS
UM 2 l S AS 2
00126838
Die benötigte Kettenlänge wird mittels nachstehender Länge des Fördermediums für Staurollenkette
Formel ermittelt. l UM 2/C-170 = 310 mm
00126838
l UM 2/C-60 = 150 mm
l R = 2 x l S + l AS + l UM l AS = 625 mm
l R = Länge der Staurollenkette
l S = Länge des Streckenprofils
l AS = Länge des Fördermedium in der Antriebsstation
l UM = Länge des Fördermediums bei der Umlenkung
Bosch Rexroth AG, R999000395 (2017-08)
