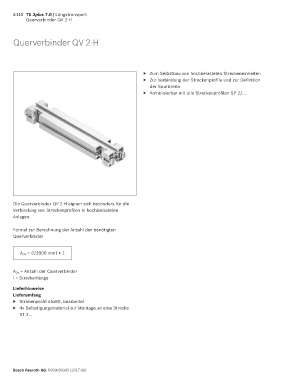

3-110 TS 2plus 7.0 | Längstransport
Querverbinder QV 2-H
Querverbinder QV 2-H
▶ Zum Selbstbau von hochbelasteten Streckeneinheiten
▶ Zur Verbindung der Streckenprofile und zur Definition
der Spurbreite
▶ Kombinierbar mit alle Streckenprofilen SP 2/...
Die Querverbinder QV 2-H eignen sich besonders für die
Verbindung von Streckenprofilen in hochbelasteten
Anlagen.
Formel zur Berechnung der Anzahl der benötigten
Querverbinder
A QV = (l/2000 mm) + 1
A QV = Anzahl der Querverbinder
l = Streckenlänge
Lieferhinweise
Lieferumfang
▶ Strebenprofil 45x60, bearbeitet
▶ 4x Befestigungsmaterial zur Montage an eine Strecke
ST 2...
