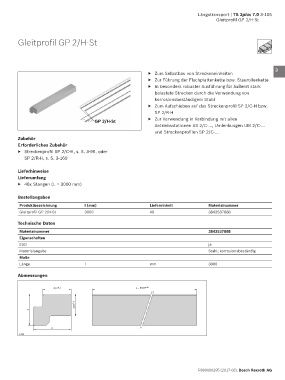

Page 185 - TS2Plus7.0

Längstransport | TS 2plus 7.0 3-105
Gleitprofil GP 2/H-St

Gleitprofil GP 2/H-St 1

2

3
▶ Zum Selbstbau von Streckeneinheiten
▶ Zur Führung der Flachplattenkette bzw. Staurollenkette 4
▶ In besonders robuster Ausführung für äußerst stark
belastete Strecken durch die Verwendung von
korrosionsbeständigem Stahl 5
▶ Zum Aufschieben auf das Streckenprofil SP 2/C-H bzw.
SP 2/R-H 6

GP 2/H-St ▶ Zur Verwendung in Verbindung mit allen
Antriebsstationen AS 2/C-..., Umlenkungen UM 2/C-... 7
und Streckenprofilen SP 2/C-...
Zubehör 8
Erforderliches Zubehör
▶ Streckenprofil SP 2/C-H, s. S. 3-99, oder 9
SP 2/R-H, s. S. 3-169
10
Lieferhinweise
Lieferumfang 11
▶ 48x Stangen (L = 3000 mm)
12
Bestellangaben
Produktbezeichnung l (mm) Liefereinheit Materialnummer 13
Gleitprofil GP 2/H-St 3000 48 3842537888
14
Technische Daten

Materialnummer 3842537888 15
Eigenschaften
ESD ja 16
Materialangabe Stahl; korrosionsbeständig
Maße 17
Länge l mm 3000
18
Abmessungen
19
4,5 ±0,1 L = 3020 +30
20
3,5 ±0,1

5 21

22
6
27659
23

24
27659

R999000395 (2017-08), Bosch Rexroth AG
