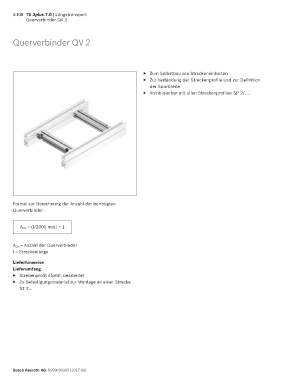

P. 188
3-108 TS 2plus 7.0 | Längstransport
Querverbinder QV 2
Querverbinder QV 2
▶ Zum Selbstbau von Streckeneinheiten
▶ Zur Verbindung der Streckenprofile und zur Definition
der Spurbreite
▶ Kombinierbar mit allen Streckenprofilen SP 2/….
Formel zur Berechnung der Anzahl der benötigten
Querverbinder
A QV = (l/2000 mm) + 1
A QV = Anzahl der Querverbinder
l = Streckenlänge
Lieferhinweise
Lieferumfang
▶ Strebenprofil 45x60, bearbeitet
▶ 2x Befestigungsmaterial zur Montage an einer Strecke
ST 2...
