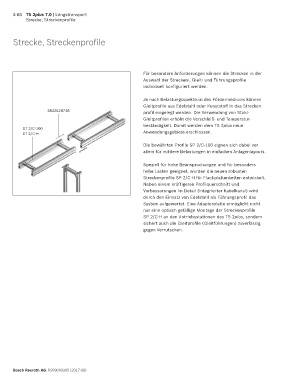

Page 166 - TS2Plus7.0

3-86 TS 2plus 7.0 | Längstransport
Strecke, Streckenprofile

Strecke, Streckenprofile

Für besondere Anforderungen können die Strecken in der
Auswahl der Strecken-, Gleit- und Führungsprofile
individuell konfiguriert werden.

Je nach Belastungsspektrum des Fördermediums können
Gleitprofile aus Edelstahl oder Kunststoff in das Strecken-
3842528746 profil eingelegt werden. Die Verwendung von Stahl-
Gleitprofilen erhöht die Verschleiß- und Temperatur-
beständigkeit. Damit werden dem TS 2plus neue
ST 2/C-100
ST 2/C-H Anwendungsgebiete erschlossen.

Die bewährten Profile SP 2/C-100 eignen sich dabei vor
allem für mittlere Belastungen in einfachen Anlagenlayouts.

Speziell für hohe Beanspruchungen und für besonders
hohe Lasten geeignet, wurden die neuen robusten
Streckenprofile SP 2/C-H für Flachplattenketten entwickelt.
Neben einem kräftigeren Profilquerschnitt und
Verbesserungen im Detail (integrierter Kabelkanal) wird
durch den Einsatz von Edelstahl als Führungsprofil das
System aufgewertet. Eine Adapterplatte ermöglicht nicht
nur eine optisch gefällige Montage der Streckenprofile
SP 2/C-H an den Antriebsstationen des TS 2plus, sondern
sichert auch die Gleitprofile (Gleitführungen) zuverlässig
gegen Verrutschen.

Bosch Rexroth AG, R999000395 (2017-08)
