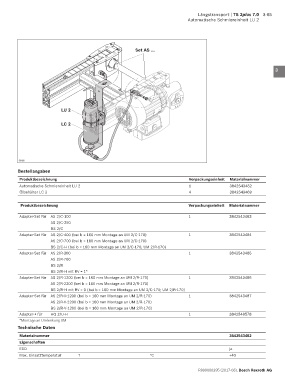

Page 165 - TS2Plus7.0

Längstransport | TS 2plus 7.0 3-85
Automatische Schmiereinheit LU 2

1
Set AS ...
2

3

4

5

LU 2 6

LC 2 7

8

9

33025
10
Bestellangaben
Produktbezeichnung Verpackungseinheit Materialnummer 11
Automatische Schmiereinheit LU 2 1 3842543482
Ölbehälter LC 2 4 3842543469 12

Produktbezeichnung Verpackungseinheit Materialnummer 13

Adapter-Set für AS 2/C-100 1 3842543483 14
AS 2/C-250
BS 2/C 15
Adapter-Set für AS 2/C-400 (bei b = 160 mm Montage an UM 2/C-170) 1 3842543484
AS 2/C-700 (bei b = 160 mm Montage an UM 2/C-170) 16
BS 2/C-H (bei b = 160 mm Montage an UM 2/C-170; UM 2/R-170)
Adapter-Set für AS 2/R-300 1 3842543485
AS 2/R-700 17
BS 2/R
BS 2/R-H mit RV = 1* 18
Adapter-Set für AS 2/R-1200 (bei b = 160 mm Montage an UM 2/R-170) 1 3842543486
AS 2/R-2200 (bei b = 160 mm Montage an UM 2/R-170) 19
BS 2/R-H mit RV = 0 (bei b = 160 mm Montage an UM 2/C-170; UM 2/R-170)
Adapter-Set für AS 2/R-V-1200 (bei b = 160 mm Montage an UM 2/R-170) 1 3842543487 20
AS 2/R-V-2200 (bei b = 160 mm Montage an UM 2/R-170)
BS 2/R-V-1200 (bei b = 160 mm Montage an UM 2/R-170) 21
Adapter-+ für HQ 2/U-H 1 3842548578
*Montage an Umlenkung UM
Technische Daten 22
Materialnummer 3842543482 23
Eigenschaften
ESD ja 24
Max. Einsatztemperatur T °C +40

R999000395 (2017-08), Bosch Rexroth AG
