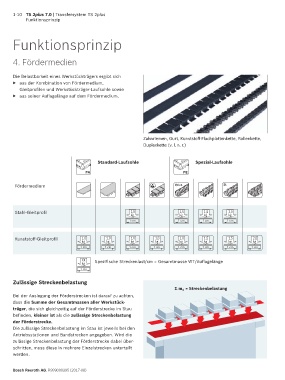

1-10 TS 2plus 7.0 | Transfersystem TS 2plus
Funktionsprinzip

Funktionsprinzip

4. Fördermedien

Die Belastbarkeit eines Werkstückträgers ergibt sich
▶ aus der Kombination von Fördermedium,
Gleitprofilen und Werkstückträger-Laufsohle sowie
▶ aus seiner Auflagelänge auf dem Fördermedium.

Zahnriemen, Gurt, Kunststoff-Flachplattenkette, Rollenkette,
Duplexkette (v. l. n. r.)

Standard-Laufsohle Spezial-Laufsohle
PA PE

Fördermedium Vplus St

Stahl-Gleitprofil 1,5 1,5 1,5 2,0
kg kg kg kg
1 cm 1 cm 1 cm 1 cm

Kunststoff-Gleitprofil 1,0 1,0 1,0 1,0 1,0 1,5 1,5 2,0
kg kg kg kg kg kg kg kg
1 cm 1 cm 1 cm 1 cm 1 cm 1 cm 1 cm 1 cm

XX Spezifische Streckenlast/cm = Gesamtmasse WT/Auflagelänge
kg
1 cm

Zulässige Streckenbelastung
Σ m G = Streckenbelastung
Bei der Auslegung der Förderstrecken ist darauf zu achten,
dass die Summe der Gesamtmassen aller Werkstück-
träger, die sich gleichzeitig auf der Förderstrecke im Stau
befinden, kleiner ist als die zulässige Streckenbelastung
der Förderstrecke.
Die zulässige Streckenbelastung im Stau ist jeweils bei den
Antriebsstationen und Bandstrecken angegeben. Wird die
zulässige Streckenbelastung der Förderstrecke dabei über-
schritten, muss diese in mehrere Einzelstrecken unterteilt
werden.

Bosch Rexroth AG, R999000395 (2017-08)
