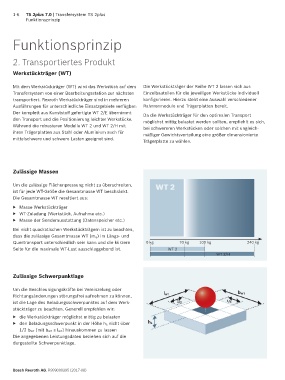

1-6 TS 2plus 7.0 | Transfersystem TS 2plus
Funktionsprinzip

Funktionsprinzip

2. Transportiertes Produkt

Werkstückträger (WT)

Mit dem Werkstückträger (WT) wird das Werkstück auf dem Die Werkstückträger der Reihe WT 2 lassen sich aus
Transfersystem von einer Bearbeitungsstation zur nächsten Einzelbauteilen für die jeweiligen Werkstücke individuell
transportiert. Rexroth Werkstückträger sind in mehreren konfigurieren. Hierzu steht eine Auswahl verschiedener
Ausführungen für unterschiedliche Einsatzgebiete verfügbar: Rahmenmodule und Trägerplatten bereit.
Der komplett aus Kunststoff gefertigte WT 2/E übernimmt Da die Werkstückträger für den optimalen Transport
den Transport und die Positionierung leichter Werkstücke. möglichst mittig belastet werden sollten, empfiehlt es sich,
Während die robusteren Modelle WT 2 und WT 2/H mit bei schwereren Werkstücken oder solchen mit ungleich-
ihren Trägerplatten aus Stahl oder Aluminium auch für mäßiger Gewichtsverteilung eine größer dimensionierte
mittelschwere und schwere Lasten geeignet sind. Trägerplatte zu wählen.

Zulässige Massen

Um die zulässige Flächenpressung nicht zu überschreiten, WT 2 WT 2/H
ist für jede WT-Größe die Gesamtmasse WT beschränkt.
Die Gesamtmasse WT resultiert aus:
▶ Masse Werkstückträger
▶ WT-Zuladung (Werkstück, Aufnahme etc.)
▶ Masse der Sonderausstattung (Datenspeicher etc.)
Bei nicht quadratischen Werkstückträgern ist zu beachten,
dass die zulässige Gesamtmasse WT (m G ) im Längs- und
Quertransport unterschiedlich sein kann und die kürzere 0 kg 70 kg 100 kg 240 kg
Seite für die maximale WT-Last ausschlaggebend ist. WT 2
WT 2/H

Zulässige Schwerpunktlage

Um die Beschleunigungskräfte bei Vereinzelung oder
Richtungsänderungen störungsfrei aufnehmen zu können, l WT b WT
ist die Lage des Beladungsschwerpunktes auf dem Werk- 1 / 3 1 / 3
stückträger zu beachten. Generell empfehlen wir:
▶ die Werkstückträger möglichst mittig zu belasten
▶ den Beladungsschwerpunkt in der Höhe h S nicht über h S
1/2 b WT (mit b WT ≤ l WT ) hinauskommen zu lassen
Die angegebenen Leistungsdaten beziehen sich auf die
dargestellte Schwerpunktlage.
