3-66 TS 2plus 7.0 | Längstransport

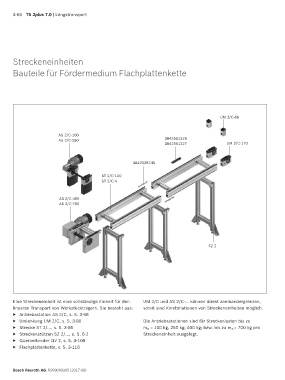

Streckeneinheiten
Bauteile für Fördermedium Flachplattenkette
UM 2/C-60
AS 2/C-100
AS 2/C-250 3842551226
3842551227 UM 2/C-170
3842528746
ST 2/C-100
ST 2/C-H
AS 2/C-400
AS 2/C-700
SZ 2
Eine Streckeneinheit ist eine vollständige Einheit für den UM 2/C und AS 2/C-… können direkt aneinandergrenzen,
linearen Transport von Werkstückträgern. Sie besteht aus: somit sind Kombinationen von Streckeneinheiten möglich.
▶ Antriebsstation AS 2/C, s. S. 3-68
▶ Umlenkung UM 2/C, s. S. 3-80 Die Antriebsstationen sind für Streckenlasten bis zu
▶ Strecke ST 2/…, s. S. 3-86 m G = 100 kg, 250 kg; 400 kg; bzw. bis zu m G = 700 kg pro
▶ Streckenstützen SZ 2/…, s. S. 6-2 Streckeneinheit ausgelegt.
▶ Querverbinder QV 2, s. S. 3-108
▶ Flachplattenkette, s. S. 3-116
Bosch Rexroth AG, R999000395 (2017-08)
