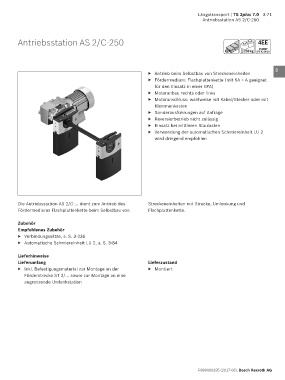

Page 151 - TS2Plus7.0

Längstransport | TS 2plus 7.0 3-71
Antriebsstation AS 2/C-250

Antriebsstation AS 2/C-250 1

250 kg
2

3
▶ Antrieb beim Selbstbau von Streckeneinheiten
▶ Fördermedium: Flachplattenkette (mit KA = A geeignet 4
für den Einsatz in einer EPA)
▶ Motoranbau rechts oder links
▶ Motoranschluss: wahlweise mit Kabel/Stecker oder mit 5
Klemmenkasten
▶ Sonderausführungen auf Anfrage 6
▶ Reversierbetrieb nicht zulässig
▶ Einsatz bei mittleren Staulasten 7
▶ Verwendung der automatischen Schmiereinheit LU 2
wird dringend empfohlen 8

9

10

11

12

Die Antriebsstation AS 2/C-... dient zum Antrieb des Streckeneinheiten mit Strecke, Umlenkung und 13
Fördermediums Flachplattenkette beim Selbstbau von Flachplattenkette.
14
Zubehör
Empfohlenes Zubehör 15
▶ Verbindungssätze, s. S. 3-236
▶ Automatische Schmiereinheit LU 2, s. S. 3-84 16

Lieferhinweise 17
Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial zur Montage an der ▶ Montiert 18
Förderstrecke ST 2/… sowie zur Montage an eine
angrenzende Umlenkstation 19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
