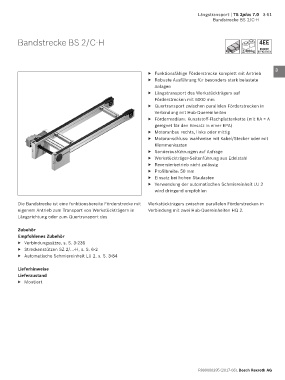

Page 141 - TS2Plus7.0

Längstransport | TS 2plus 7.0 3-61
Bandstrecke BS 2/C-H

Bandstrecke BS 2/C-H 1

400 kg
2

3
▶ Funktionsfähige Förderstrecke komplett mit Antrieb
▶ Robuste Ausführung für besonders stark belastete 4
Anlagen
▶ Längstransport des Werkstückträgers auf
Förderstrecken mit 6000 mm 5
▶ Quertransport zwischen parallelen Förderstrecken in
Verbindung mit Hub-Quereinheiten 6
▶ Fördermedium: Kunststoff-Flachplattenkette (mit KA = A
geeignet für den Einsatz in einer EPA) 7
▶ Motoranbau rechts, links oder mittig
▶ Motoranschluss: wahlweise mit Kabel/Stecker oder mit 8
Klemmenkasten
▶ Sonderausführungen auf Anfrage 9
▶ Werkstückträger-Seitenführung aus Edelstahl
▶ Reversierbetrieb nicht zulässig 10
▶ Profilbreite: 50 mm
▶ Einsatz bei hohen Staulasten 11
▶ Verwendung der automatischen Schmiereinheit LU 2
wird dringend empfohlen 12

Die Bandstrecke ist eine funktionsbereite Förderstrecke mit Werkstückträgers zwischen parallelen Förderstrecken in 13
eigenem Antrieb zum Transport von Werkstückträgern in Verbindung mit zwei Hub-Quereinheiten HQ 2.
Längsrichtung oder zum Quertransport des 14

Zubehör 15
Empfohlenes Zubehör
▶ Verbindungssätze, s. S. 3-236 16
▶ Streckenstützen SZ 2/...-H, s. S. 6-2
▶ Automatische Schmiereinheit LU 2, s. S. 3-84 17

Lieferhinweise 18
Lieferzustand
▶ Montiert 19

20

21

22

23

24

R999000395 (2017-08), Bosch Rexroth AG
