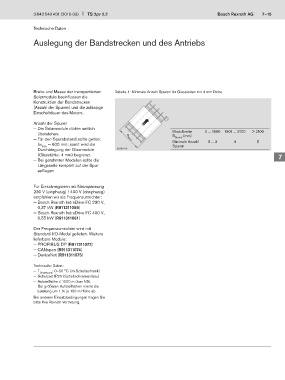

3 842 540 431 (2016-03) TS 2pv 2.2 Bosch Rexroth AG 7–15

Technische Daten

Auslegung der Bandstrecken und des Antriebs

Breite und Masse der transportierten Tabelle 1: Minimale Anzahl Spuren für Glasplatten mit 4 mm Dicke 1
Solarmodule beeinflussen die
Konstruktion der Bandstrecken 2
(Anzahl der Spuren) und die zulässige
Einschaltdauer des Motors. 3

Anzahl der Spuren 4
— Die Solarmodule dürfen seitlich
überstehen. Modulbreite 0 ... 1600 1601 ... 2100 > 2100 5
(mm)
B
— Für den Spurabstand sollte gelten: B Modul Modul
bx max = 600 mm; somit wird die Minimale Anzahl 2 ... 3 4 5 6
Spuren
Durchbiegung der Glasmodule 00139116
(Glasstärke: 4 mm) begrenzt. 7
— Bei gerahmten Modulen sollte die
Längsseite komplett auf der Spur 8
aufliegen
9

Für Einsatzregionen mit Netzspannung 10
230 V (einphasig) / 400 V (dreiphasig)
empfehlen wir als Frequenzumrichter: 11
— Bosch Rexroth IndraDrive FC 230 V,
0,37 kW (R911311055) 12
— Bosch Rexroth IndraDrive FC 400 V,
0,55 kW (R911311061) 13

Der Frequenzumrichter wird mit 14
Standard-I/O-Modul geliefert. Weitere
lieferbare Module: 15
— PROFIBUS DP (R911311072)
— CANopen (R911311074) 16
— DeviceNet (R911311075)
17
Technische Daten:
— T : 0–50 °C (im Schaltschrank)
Umgebung 18
— Schutzart IP20 (Schaltschrankeinbau)
— Aufstellhöhe ≤ 1000 m über NN. 19
Bei größeren Aufstellhöhen nimmt die
Leistung um 1 % je 100 m Höhe ab. 20
Bei anderen Einsatzbedingungen fragen Sie
bitte Ihre Rexroth-Vertretung.
